精創溫控器STC-1000HX使用說明書
主要功能
制冷制熱自動轉換模式，支持℃/ ℉轉換功能，按照溫度設定值和回差進行溫度 控制；溫度校正；制冷控制輸出保護延時，傳感器報警等功能；部分型號支持485 通訊功能，可以搭配精創聯網模塊實現遠程控制。
功能及技術參數
| 電 源 | 220VAC±10%，50/60Hz |
| 測 量 范 圍 | -50℃～120℃/-55℉~248℉ |
| 溫 度 分 辨 率 | 0.1℃ |
| 測 溫 精 度 | ±1℃(-20℃～50℃)/±2℉，±1.5℃/±3℉(其他) |
| 整 機 功 耗 | <3W |
| 運行環境溫度 | 0℃~60℃ |
| 存 儲 溫 度 | -30℃~75℃ |
| 相 對 濕 度 | 2 0 % ～ 8 5 % R H ( 無 結 露 ) |
| 繼電器輸出容量 | 制 冷 / 加 熱 ： 1 0 A / 2 5 0 V A C |
| 傳 感 器 | NTC傳感器1支10KΩ/25℃，B值=3435K（25℃～85℃） |
| 前面板防護等級 | IP65 |
| 前 面 板 尺 寸 | 80×35 mm |
| 安裝開孔尺寸 | 71x29 mm |
| 整 體 尺 寸 | 80×35×66 mm |
| 傳感器線長 |
2 m ( 含 探 頭 長 度 ) |

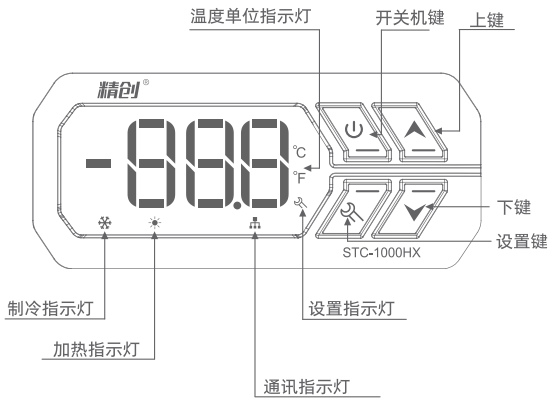

操作及顯示面板
按鍵說明
|
|
按住3秒：開或關控制功能 快速按：逐級返回 |
| ▲ | 快速按：顯示溫度設定值，2秒后返回溫度正常顯示狀態 |
| ▼ | 快速按：顯示溫差設定值，2秒后返回溫度正常顯示狀態 |
 |
按住3秒：進入調節參數模式 |
快速操作指南
1、按鍵解鎖
控制器在正常運行過程中，如果無按鍵操作的話，10秒后，控制器鎖定，按鍵鎖燈亮，如果按鍵鎖定的話，長按
鍵3秒以上，按鍵鎖燈滅，按鍵解鎖。2、查看參數：在控制器正常工作時，按下并立即松開“▲”鍵一次，顯示溫 度設定值；按下并立即松開“▼” 鍵一次，顯示溫差設定值。2秒后返回溫度 正常顯示狀態。
鍵持續3秒以上進入修改參數模式，指示燈亮，數碼管顯示第一個菜單項的代碼“F1”。按“▲”鍵或 “▼” 鍵可上翻或下翻菜單項并顯示菜單項的代碼，按鍵顯示當前菜單的參數設 定值，再按“▲”鍵或“▼” 鍵可上調或下調并顯示當前菜單的參數設定值，設置完畢后，按返回參數代碼，按下并松開鍵則保存參數修改并返回正常溫度顯示狀態。10秒內如無任何按鍵操作則不保存，本次參數修改并返回正常顯示狀態。保存參數時如果出現錯誤則顯示 “Er”，3秒后返回正常顯示狀態。4、操作運行說明：控制器正常工作時，數碼管顯示當前溫度測量值，并進行制冷制熱工作模式自動識別轉換：
當測量溫度≥溫度設定值+溫差設定值且壓機延時≥F3時，啟動制冷，
指示燈亮；當測量溫度≤溫度設定值，停止制冷，
指示燈滅；當測量溫度≤溫度設定值-溫差設定值時，啟動加熱，
指示燈亮； 當測量溫度≥溫度設定值，停止加熱，
指示燈滅。5、開關機操作：控制器正常工作時，按住電源鍵持續3秒以上，則關閉控制器； 控制器關閉時，按住電源鍵持續3秒以上，則打開控制器。
菜單說明
| 菜單標識 | 菜單功能 | 設定范圍 | 出廠設定 | 備 注 |
| F1 | 溫度設定值 | -49~109℃/-56~228°F | 10℃/50°F | |
| F2 | 溫差設定值 | 1~10℃/33~50°F | 3℃/37°F | |
| F3 | 壓機延時 | 0~10分鐘 | 3 | |
| F4 | 溫度校正 | -10℃~10℃/-10~10°F | 0℃/0°F | |
| F5 | 溫度顯示單位 | 0:℃ 1:℉ | 0 | |
| F6 | 通訊地址 | 1~127 | 1 | 部分型號支持 |
系統故障及原因
傳感器故障報警：當溫度探頭回路出現短路、斷路故障時，控制器啟動探頭故障報警模式，關閉所有執行狀態，蜂鳴器響，數碼管顯示EE, 按任意鍵，可消除蜂鳴器響音，故障解除后，返回正常工作模式。
安全規則
★危險：
1.嚴格區分傳感器引線、電源線及輸出繼電器接口，不可錯接，繼電器不可過荷；
2.所有的接線更改都必須在斷開電源的情況下進行。
★警告：
本控制器禁止在水中或過度潮濕的環境中使用，禁止在高溫、強電磁干擾、強腐蝕性環境中使用。
★注意
1.供電電壓應與控制器上標注的電壓相一致，并保證供電電壓的穩定性； 2.為避免可能引入的干擾，建議傳感器引線與電力線保持適當距離。
接線圖
