精創RC-5/RC-5+/RC-5+TE溫濕度記錄儀使用說明書
發布時間：2024-04-25
作者:admin
文章來源:精創
點擊次數：
【我們是深圳制冷設備的專業維修商，服務電話：0755-28188520，深圳各區各街道均可提供上門檢修服務。我們致力于全深圳市各品牌各種類型的家用冰箱、商用冰箱冰柜等制冷設備的維修保養，真誠服務于每一位有意向的客戶！】

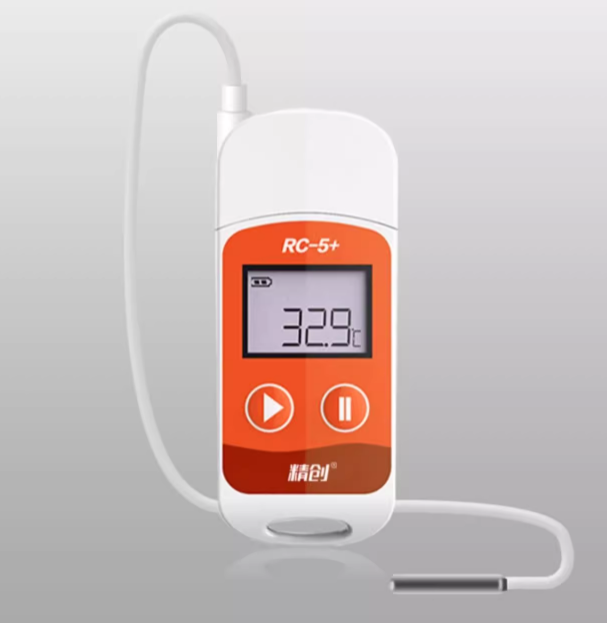

精創RC-5/RC-5+/RC-5+TE系列溫濕度記錄儀
用戶使用手冊
一、產品概述
| ① USB蓋 | ② LCD屏幕 | ③ 左按鍵 | ④ 右按鍵 | ⑤ 電池蓋 |

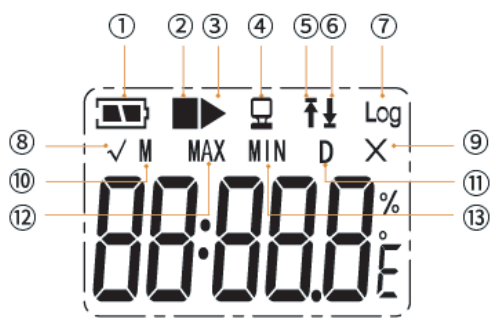

LCD顯示
| ① 電量顯示 | ⑦ 記錄點數 |
| ② 停止標志 | ⑧ √ 無報警 |
| ③ 記錄標志 | ⑨ X 有報警 |
| ②③ 同時閃爍：延時狀態 | ⑩ 月 |
| ④ 連接到PC | ⑪ 日 |
| ⑤ 超溫報警 | ⑫ 最大值 |
| ⑥ 低溫報警 | ⑬ 最小值 |
代碼提示
USB：USB連接狀態 Err：探頭故障
PDF：PDF文件生成狀態(僅RC-5+系列)
選型參數
USB：USB連接狀態 Err：探頭故障
PDF：PDF文件生成狀態(僅RC-5+系列)
選型參數
| 型號 | RC-5 | RC-5+ | RC-5+ （TE） |
| 溫度測量范圍 | -30℃~+70℃ (-22℉~158℉) | -40℃~+85℃ (-40℉~185℉) | |
| 精度 | -20℃~+40℃(±0.5℃),其余±1℃ | ||
| 分辨率 | 0.1℃/℉ | ||
| 記錄容量 | 32000組(MAX) | ||
| 記錄間隔 | 10秒～24小時 | 10秒～12小時 | |
| 數據接口 | USB | ||
| 啟動方式 | 按鍵啟動；軟件啟動 | 按鍵啟動；軟件啟動；自動啟動 | |
| 停止方式 | 按鍵停止；軟件停止；自動停止 | ||
| 軟件 | ElitechLog用于Windows系統或MAC系統 | ||
| 報告格式 |
通過軟件導出 PDF/EXCEL/TXT |
自動生成PDF；通過軟件導出PDF/EXCEL/TXT | |
| 電池壽命 | 6個月 | ||
| 證明 | EN12830，CE，RoHS | ||
| 防護級別 | IP65 | ||
| 規格尺寸 | 整機尺寸：80*33.5*14mm | ||
| 重量 | 20g | ||
二、記錄儀使用操作
1.記錄儀參數配置：
1）請通過www.e-elitech.com/xiazaizhongxin下載并 安裝免費的精創數據中心( macos及 Windows系統）；（如已經安裝此軟件，可忽略此步驟）
2）確認記錄儀已正確安裝電池，在將記錄儀已插入計算機USB接口，記錄儀屏幕出現“
”圖標；打開“精創數據中心”管理軟件，點擊“”進入配置參數界面輸入需要設置的參數后點擊“保存參數”，完成參數配置；|
注：（1）在軟件未彈出保存成功提 示前，請勿斷開記錄儀和計算機的連接； （2）首次使用或更換電池后，請務必配置參數； |
圖標都不顯示或同時閃爍：記錄 儀待機狀態，等待按鍵啟動記錄；（僅限RC-5+型號產品）
圖標都不顯示或同時閃爍：記錄儀 待機狀態，等待按鍵啟動記錄；2.記錄儀啟動記錄：
記錄儀待機狀態，長按
按鍵5秒， 屏幕顯示，記錄儀啟動數據記錄； 如閃爍顯示，則進入延時啟動狀態，延時結束后，自動啟動記錄；3.記錄儀停止記錄：
記錄儀在啟動記錄狀態下，長按
，記錄儀停止數據記錄；4.數據查看以及導出：
方式一：PDF數據報告導出：
記錄儀連接計算機USB接口，將自動生成PDF格式數據 報告。您可以將生成的PDF報告拷貝到您的計算機中以 便保存。
PDF 報告生成中
報告生成完成，記錄儀連接到計算機
報告生成完成，記錄儀連接到計算機
| 注：僅限RC-5+系列產品可直接生成PDF報告； |
方式二：管理軟件導出數據報告：
記錄儀連接計算機USB接口，打開“精創數據中心”管理軟件，記錄數據將自動下載至管理軟件，點擊
進入數據圖表界面，可查看記錄數據以及導PDFEXCEL 等格式數據報告；
記錄儀連接計算機USB接口，打開“精創數據中心”管理軟件，記錄數據將自動下載至管理軟件，點擊
進入數據圖表界面，可查看記錄數據以及導PDFEXCEL 等格式數據報告；
5.重復（再次）啟動記錄
方式一：記錄儀在停止記錄狀態下，長按按鍵5秒，可再次啟動數據記錄；（僅限RC-5+型號產品）
方式一：記錄儀在停止記錄狀態下，長按
按鍵5秒，可再次啟動數據記錄；（僅限RC-5+型號產品）| 注：如果按鍵無法啟動記錄狀態，請連接計算機，打開“數據管理中心”軟件，進入參數頁面，確認重復啟動參數是否為：開啟； |
方式二：記錄儀在停止記錄狀態下，記錄儀連接計算機USB接口，打開“數據管理中心”軟件，在
界面下點擊“快速重置”，或者在“參數”界面下點擊“保存參數”，斷開記錄儀與計算機的連接，即可再次啟動數據記錄； | 注：重復啟動記錄時，會將記錄數據清除，請務必在重復啟 動前保存數據； |

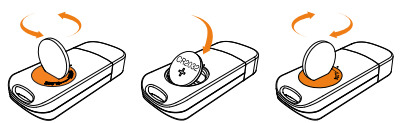

三、更換電池
借助硬幣嵌入電池蓋凹槽旋轉，打開電池蓋，更換電 池后，重新關閉電池蓋；
注意：（1）請不要在啟動狀態下更換電池；
（2）電池更換后，請務必重新配置參數后再使用；
（3）建議更換原廠CR2032低溫電池;
四、設備標配
記錄儀X1 說明書X1 出廠校準證書X1 電池X1
（2）電池更換后，請務必重新配置參數后再使用；
（3）建議更換原廠CR2032低溫電池;
四、設備標配
記錄儀X1 說明書X1 出廠校準證書X1 電池X1
|
! 注意事項 請將記錄器儲存在室溫下，如果設備長期不使用，應包裝存放在干 燥陰涼的環境中。 如果您是第一次使用記錄器，請使用“數據管理中心”軟件同步系 統時間和配置參數。 啟動記錄器前，請短按按鈕確認記錄和狀態指示燈同時閃爍一次 如果記錄器正在記錄，請勿卸下電池。 LCD屏幕將在15秒不活動后自動關閉（默認情況下）。再次按下按 鈕可打開屏幕。 “數據管理中心”軟件上的任何參數配置都將刪除記錄器內記錄的 所有數據。請在保存新配置之前保存數據。 用戶不得擅自更改本設備。任何未經授權的更改都可能影響設備的 準確性，甚至損壞設備 請在產品的測量范圍內使用，如果電池電量不足，請勿將記錄器用 于長途運輸。即使電池耗盡，記錄儀內部的記錄數據仍可讀取。 本產品采用一次性鋰電池，請勿直接加熱或充電。 請按照當地法規回收或處置廢棄產品。 |
|
保修說明 保修范圍包括自購買之日起一年內正常使用的產品質量、運輸或制造 過程引起的任何故障。在保修期內，由于上述原因導致的任何故障將 免費維修或更換。 如果滿足以下任何條件，則保修不適用： 1.因事故、誤用、濫用、更改、篡改或買方未能遵守規定的正常操作 程序而造成的損壞； 2.由于食物/液體溢出或錯誤使用電源和電壓造成的缺陷或損壞； 3.火災、洪水以及動物或昆蟲侵擾等自然事件造成的損壞、損失、缺 陷或故障； 4.因用戶操作不當造成的外表面區域和外部外露零件的劃痕和損壞； 5.如果該裝置的任何部件被替換為非我方供應或批準的部件，或者該 裝置已由除精創股份授權技術人員以外的任何人拆卸或維修； 6.使用未由精創股份提供或授權的產品、設備、系統、公用設施、服 務、零件、供應品、附件、應用、安裝、維修、外部接線、連接器， 或損壞本產品或導致服務問題。 |
